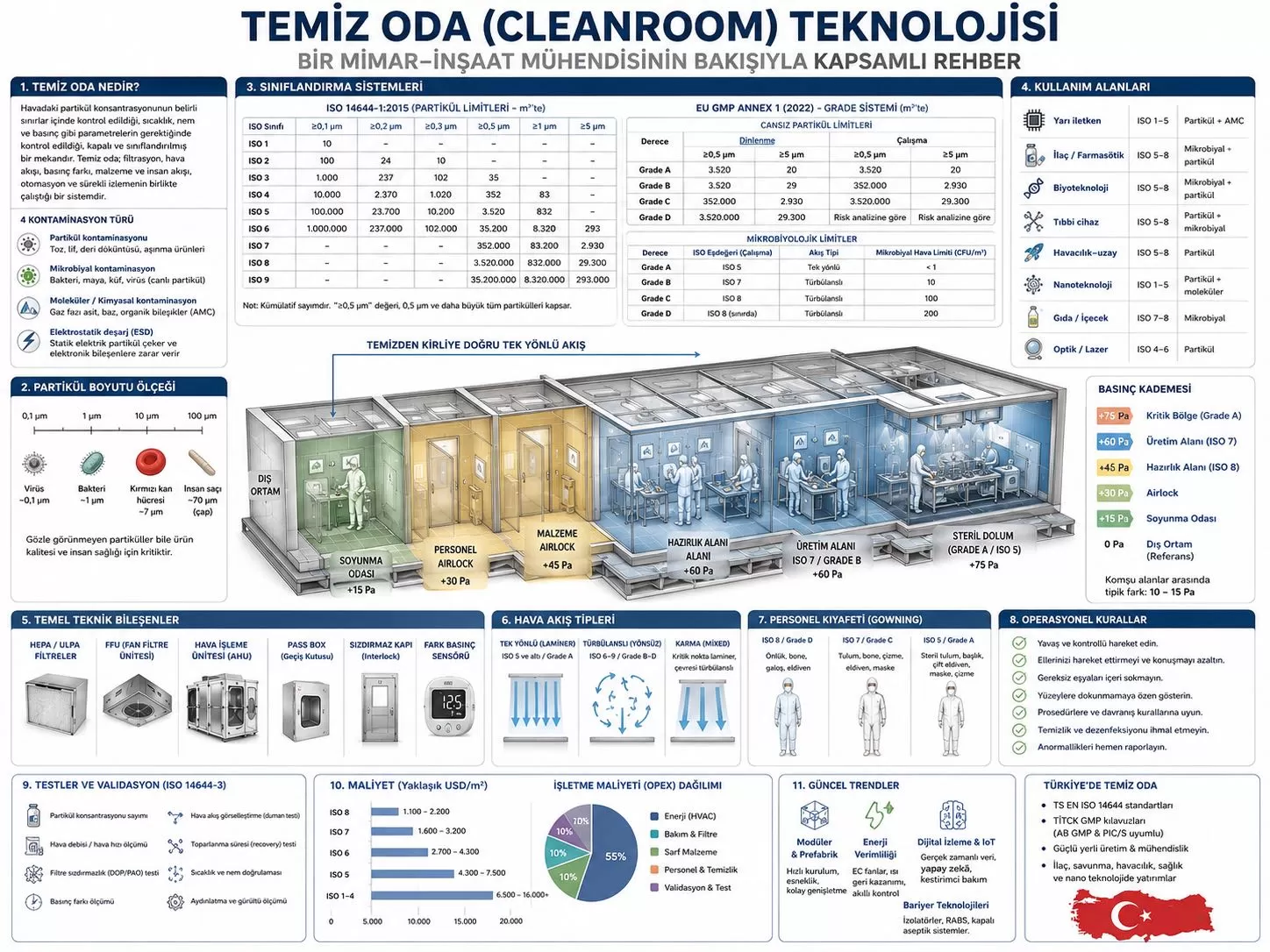

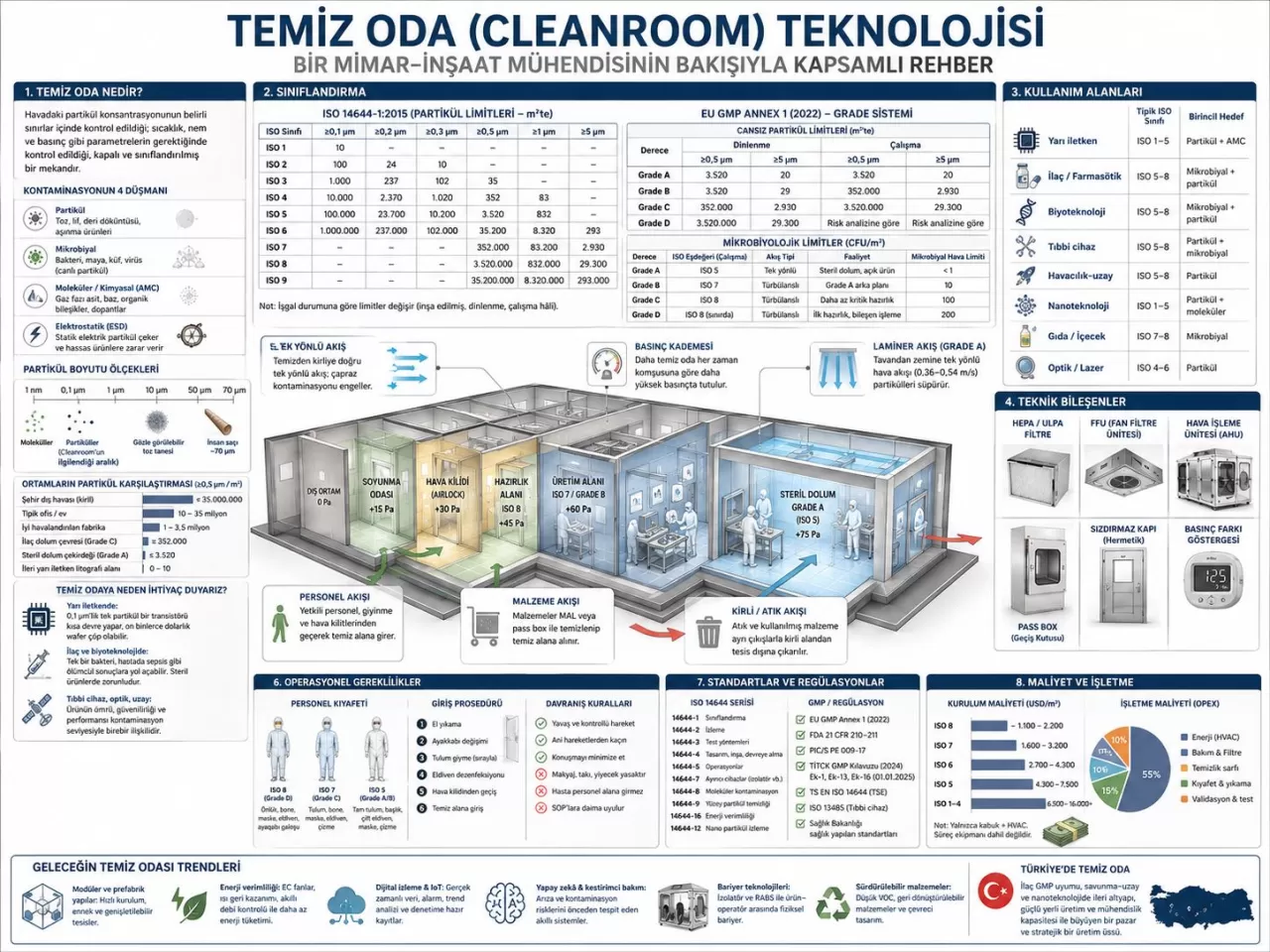

Temiz Oda (Cleanroom) Teknolojisi

Mimarlık ve inşaat mühendisliği eğitimimi tamamlayıp Bursa’da projeler üretmeye başladığımdan beri, kullanıcının “gözünün gördüğü” mimari kadar “göremediği” mühendisliğin de yapının değerini belirlediğine sürekli tanık oluyorum. Temiz oda (İngilizce cleanroom) projeleri, bu “görünmez mühendislik” fikrinin belki de en uç örneğidir. Bir ofiste duvarın rengi, bir konutta tavan yüksekliği gözünüze takılabilir; temiz odada ise yapıyı kıymetli kılan şey, havanın metreküpünde kaç tane gözle görülmeyen partikül bulunduğudur.

Yarı iletken çiplerden aşılara, kalp pillerinden uydu optiklerine kadar günlük hayatımızı şekillendiren ürünlerin büyük bölümü, partikül sayısının dış havaya kıyasla on binlerce — yer yer milyonlarca — kat azaltıldığı bu kontrollü ortamlarda üretilir. Aşağıdaki rehberde temiz oda teknolojisini, hem mimari yerleşim hem de yapı fiziği açısından ele alacak; uluslararası standartlardan Türkiye uygulamalarına uzanan bir çerçeve sunacağım.

Bir noktanın altını baştan çizmek istiyorum: Temiz oda; tek başına bir duvar paneli, bir filtre veya bir klima santrali değildir. Temiz oda bir sistemdir. Filtrasyonun, hava akışının, basınç farklarının, malzeme ve insan akışının, otomasyonun, sürekli izlemenin ve hatta personelin yürüyüş hızının tek bir mühendislik bütünü içinde çalışması demektir. Bu sistemin doğru kurgulanması, ürün kalitesini ve çoğu durumda doğrudan insan sağlığını teminat altına alır.

1.1. Temiz Oda Tanımı

Temiz oda (cleanroom), içindeki havada asılı duran partikül (parçacık / airborne particle) konsantrasyonunun belirli sınırlar içinde tutulduğu; partiküllerin içeri girişini, içeride oluşumunu ve içeride tutunmasını en aza indirecek şekilde tasarlanan, inşa edilen ve işletilen kapalı bir hacimdir.

ISO 14644-1:2015 standardının tanımıyla temiz oda, “havadaki partikül konsantrasyonu sınıflandırılmış ve kontrol edilen; sıcaklık, nem ve basınç gibi diğer parametrelerin de gerektiğinde kontrol edildiği oda” olarak ifade edilir.

Buradaki anahtar sözcük kontrol’dür. Sıradan bir ofiste veya fabrikada havadaki partikül sayısı, dış hava koşullarına, insan hareketine ve süreç türüne göre serbestçe dalgalanır. Temiz odada ise:

•          Hava sürekli olarak yüksek verimli filtrelerden geçirilir,

•          Komşu mekânlara göre pozitif (veya kontaminasyon riskine göre negatif) basınçta tutulur,

•          İçeri giren personel ve malzeme katı protokollere tabidir,

•          Ortam parametreleri (sıcaklık, nem, basınç farkı, partikül sayısı) sürekli ölçülür.

Sonuçta partikül yükü, dış ortama kıyasla on binlerce — en yüksek sınıflarda milyonlarca — kat azaltılır.

1.2. Ölçeği Anlamak: Saç Telinden Çok Daha Küçük

Bir mimar olarak ölçü ve oran, benim için her zaman tasarımın temelidir. Burada da ölçeği somutlaştırmak gerekir:

Tablo 1.1 — Farklı ortamların partikül yükü karşılaştırması.

Karşılaştırma için: bir insan saçının çapı yaklaşık 70 mikrometredir (µm), gözümüzün görebildiği en küçük toz tanesi yaklaşık 50 µm’dir. Temiz oda teknolojisinin ilgilendiği partiküller ise çoğunlukla 0,1 – 5 µm aralığındadır; yani gözle görülmesi mümkün olmayan, ancak nanometre ölçekli bir mikroçipi veya steril bir ilacı tehlikeye atabilecek büyüklükte parçacıklardır.

1.3. Kontaminasyon Kontrolü: Dört Farklı Düşman

Temiz odanın varlık nedeni tek bir kavramda özetlenebilir: kontaminasyon kontrolü (kirlilik denetimi / contamination control). Ama temiz oda mühendisliği yalnızca tozla uğraşmaz; dört ayrı kirletici sınıfı vardır:

1.        Partikül kontaminasyonu (particulate contamination): Havada asılı katı/sıvı parçacıklar — toz, lif, deri döküntüsü, aşınma ürünleri. Yarı iletken ve hassas optik üretiminde birincil tehdittir.

2.        Mikrobiyal kontaminasyon (microbial / viable contamination): Bakteri, maya, küf, virüs. İlaç, biyoteknoloji ve tıbbi cihaz üretiminde — özellikle steril ürünlerde — kritiktir. “Canlı partikül” (viable particle) olarak da geçer.

3.        Moleküler / kimyasal kontaminasyon (Airborne Molecular Contamination, AMC): Gaz fazındaki asit, baz, organik bileşikler ve dopantlar. Nanometre ölçeğindeki yarı iletken süreçlerinde belirleyicidir; ISO 14644-8 ile sınıflandırılır.

4.        Elektrostatik deşarj (Electrostatic Discharge, ESD): Statik elektrik hem partikülleri yüzeye çeker hem de hassas elektronik bileşenleri tahrip eder. Bu yüzden elektronik temiz odalarında iletken zemin, iyonizatör ve antistatik kıyafet kullanılır.

Bu kirleticileri kontrol için temiz oda beş ana stratejiyi birlikte uygular:

•          Kirletici girişini engellemek (filtrasyon, hava kilitleri, kıyafet),

•          İçeride oluşumunu azaltmak (düşük partikül salımlı malzemeler, doğru davranış),

•          Oluşanı hızla uzaklaştırmak (yüksek hava değişim oranı, yönlü akış),

•          Kritik bölgeleri kirli alanlardan basınç farkıyla ayırmak,

•          Tüm süreci sürekli ölçmek ve doğrulamak (izleme + validasyon).

1.4. Temiz Odaya Neden İhtiyaç Duyarız?

Sektöre göre değişen ama altta tek bir mantığa dayanan bir gerekçe vardır: kontaminasyonun maliyeti, kontrolün maliyetinden kat kat yüksektir.

•          Yarı iletkende: Modern bir mikroçipin devre genişlikleri 3–5 nanometre seviyesindedir. Bu ölçekte 0,1 µm’lik (100 nm) tek bir partikül, bir transistörü kısa devre yaptırıp çipi çöp eder. 300 mm’lik bir silikon plaka (wafer) üzerinde yüzlerce çip bulunur ve plaka değeri on binlerce dolara ulaşır; verim kaybı doğrudan kâr kaybıdır.

•          İlaç ve biyoteknolojide: Mesele doğrudan insan hayatıdır. Enjeksiyonla verilen steril bir ürüne karışan tek bir bakteri, hastada sepsis gibi ölümcül sonuçlara yol açabilir. Bu nedenle aşı, serum, göz damlası ve enjektabl çözeltilerin üretiminde temiz oda yasal bir zorunluluktur ve İyi İmalat Uygulamaları (Good Manufacturing Practice, GMP) çerçevesinde denetlenir.

•          Tıbbi cihaz, optik, havacılık-uzay ve nanoteknolojide: Ürünün ömrü, güvenilirliği ve performansı kontaminasyon seviyesiyle birebir ilişkilidir. Bir uydu lensine yapışan mikroskobik toz görüntü kalitesini bozar; bir kalp pili devresine giren partikül cihaz arızasına neden olabilir.

1.5. Kısa Tarihçe: 19. Yüzyıl Hijyeninden Modern Cleanroom’a

Kontrollü ortam fikrinin kökleri 19. yüzyıl cerrahi antisepsi çalışmalarına (Joseph Lister) uzanır. İkinci Dünya Savaşı sırasında hassas askeri optik ve giroskop üretimi için ilk kontrollü montaj alanları kurulmuştur.

Asıl dönüm noktası 1960’tır. ABD’deki Sandia Ulusal Laboratuvarları’nda fizikçi Willis Whitfield, laminer akışlı (tek yönlü hava akışlı) temiz odayı icat etti. Tavandan zemine doğru kesintisiz ve tek yönlü bir “hava perdesi” oluşturan bu tasarım, o günkü en iyi odalara kıyasla partikül seviyesini bin kat düşürdü ve bugünkü temiz odanın temelini attı. Whitfield, ABD Patenti No. 3,158,457’nin sahibidir.

1963’te ABD’de yayımlanan Federal Standard 209, ilk resmî sınıflandırma sistemini getirdi. 2001’de yerini uluslararası ISO 14644 serisine bıraktı. Günümüzde temiz oda teknolojisi; aşırı ultraviyole (EUV) litografi, hücre ve gen terapileri, mRNA aşıları ve nanomalzemeler gibi alanlarla gelişimini sürdürmektedir.

1.6. Türkiye’nin Bu Hikâyedeki Yeri

Türkiye’de temiz oda teknolojisinin yaygınlaşmasının üç ana itici gücü vardır:

1.        İlaç sektörünün AB GMP uyumu: TİTCK kılavuzları, AB ve PIC/S kurallarını ulusal mevzuata taşıyarak ilaç üreticilerini standart temiz oda altyapısı kurmaya yöneltmiştir.

2.        Savunma ve havacılık-uzay: ASELSAN, TUSAŞ, Roketsan ve TÜBİTAK enstitülerinin elektronik ve optik üretimi.

3.        Sağlık altyapısının büyümesi: Hastanelerde ameliyathane ve kemik iliği nakil ünitelerinin yaygınlaşması.

Bugün Türkiye hem temiz oda kullanan hem de temiz oda sistemleri üreten bir ülke konumundadır. Ankara, İstanbul, İzmir, Bursa ve Kocaeli başta olmak üzere çok sayıda mühendislik firması; panel, sızdırmaz kapı, geçiş kutusu (pass box), laminer akış kabini ve anahtar teslim kurulum hizmeti vermektedir. Türk Standardları Enstitüsü, ISO 14644 serisini TS EN ISO 14644 adıyla ulusal standart olarak kabul etmiştir.

Temiz odalar, “ne kadar temiz” olduklarını nesnel olarak ifade edebilmek için sınıflandırılır. Sınıflandırma; tasarım hedefini belirler, sözleşmelere ortak dil sunar ve denetimlerin ölçülebilir temeli olur.

2.1. ISO 14644-1 Sınıflandırması

Hâlen yürürlükteki temel standart ISO 14644-1:2015’tir. Standart, temiz odaları ISO Sınıf 1 (en temiz) ile ISO Sınıf 9 (en az temiz) arasında dokuz seviyeye ayırır. Her sınıf, bir öncekine göre yaklaşık on kat daha fazla partiküle izin verir.

Sınıflandırma için 0,1 µm ile 5 µm arasındaki eşik partikül boyutları dikkate alınır ve sayımlar kümülatiftir — yani belirtilen boyut, “o boyut ve daha büyük” tüm partikülleri kapsar.

Tablo 2.1 — ISO 14644-1:2015’e göre m³ hava başına izin verilen maksimum partikül konsantrasyonları.

İşgal Durumları: Aynı Oda, Üç Farklı Sayı

ISO 14644-1, odanın hangi “işgal durumunda” ölçüldüğüne bağlı olarak üç durum tanımlar:

•          İnşa edilmiş hâli (as-built): Oda tamam, sistemler çalışır, ekipman ve personel yok.

•          Dinlenme hâli (at-rest): Ekipman çalışıyor, personel yok.

•          Çalışma hâli (in operation): Ekipman çalışıyor ve personel normal faaliyetini sürdürüyor.

Aynı oda, çalışma hâlinde dinlenmedekine göre belirgin biçimde daha yüksek partikül sayısı verir. Bu yüzden bir temiz odanın sınıfı belirtilirken hangi işgal durumunda olduğu mutlaka ifade edilmelidir.

2.2. Federal Standard 209E ile Karşılaştırma

ISO 14644-1’den önce dünyada Federal Standard 209E (FS 209E, 1992) kullanılırdı. Temiz odaları Class 1, 10, 100, 1.000, 10.000 ve 100.000 olarak adlandırırdı; sınıf numarası, fit küp (≈ 28,3 litre) hava içindeki 0,5 µm ve üzeri partikül sayısını gösteriyordu.

FS 209E 29 Kasım 2001’de resmî olarak iptal edildi, ama “Class 100”, “Class 10.000” gibi ifadelere — özellikle havacılık ve elektronik sektörlerinde — günlük teknik dilde hâlâ rastlayabilirsiniz.

Tablo 2.2 — ISO 14644-1 ile FS 209E sınıflarının yaklaşık karşılaştırması.

2.3. EU GMP Annex 1: Grade A, B, C, D

İlaç sektörü, ISO 14644-1’e ek olarak EU GMP Annex 1 belgesini kullanır. Bu belge, steril tıbbi ürünlerin üretiminde temiz odaları Grade A, B, C, D olarak dört dereceye ayırır. Annex 1’in 25 Ağustos 2022’de yayımlanan ve 25 Ağustos 2023’te yürürlüğe giren kapsamlı revizyonu güncel referanstır (kuru ısı sterilizasyonuna ilişkin 8.123 maddesi 25 Ağustos 2024’te yürürlüğe girmiştir).

EU GMP’nin ISO sisteminden iki temel farkı vardır:

1.        İlaç odaları hem dinlenme hem çalışma hâli için ayrı limitlerle tanımlanır.

2.        Partikül sınıflandırmasının yanı sıra mikrobiyolojik izleme limitleri zorunludur.

Tablo 2.3 — EU GMP Annex 1 (2022) cansız partikül limitleri (m³’te).

Tablo 2.4 — EU GMP dereceleri ve ISO/mikrobiyolojik ilişkisi (CFU: Koloni Oluşturan Birim).

Sıkça karıştırılan nokta: ISO sınıflandırması yalnızca cansız partikül sayar. Bir odanın “ISO 7” olması onu otomatik olarak ilaç üretimine uygun yapmaz. İlaç odasının ayrıca mikrobiyolojik limitleri sağlaması, dinlenme/çalışma ayrımını karşılaması, doğru basınç kademesine ve hava değişim oranına sahip olması gerekir. Bu yüzden ilaç tesislerinde odalar hem ISO sınıfı hem GMP derecesi ile birlikte tanımlanır.

2.4. Türkiye’de Sınıflandırma: TS EN ISO 14644 ve TİTCK

Türkiye’de ISO 14644 serisi, TSE tarafından TS EN ISO 14644 adıyla ulusal standart olarak benimsenmiştir. İlaç tarafında ise TİTCK’nın “Beşeri Tıbbi Ürünler İmalathaneleri İyi İmalat Uygulamaları Kılavuzu” ve onun Ek 1 (Steril Tıbbi Ürünlerin Üretimi) belgesi, AB GMP Annex 1 ile uyumlu Grade A–D derecelendirmesini zorunlu kılar.

TİTCK, 27 Mart 2024 tarihli duyurusuyla kılavuzunu güncel PIC/S PE 009-17 sürümüne uyumlandırmış; güncellenen Ek 1, Ek 13 ve Ek 16’nın 1 Ocak 2025 itibarıyla yürürlüğe gireceğini ilan etmiştir. Bu sayede Türkiye’deki ilaç üreticileri, AB pazarına ihracat yapabilmek için aynı sınıflandırma ve izleme kurallarına tabidir.

Temiz oda, ortak bir mühendislik temelinden hareketle birbirinden farklı sektörlere hizmet eder. Her sektör, ürününün doğasına göre uygun bir ISO sınıfı (ve gerekiyorsa GMP derecesi) seçer.

Tablo 3.1 — Sektörlere göre tipik temiz oda sınıfları.

3.1. Yarı İletken Üretimi: Temiz Odanın Uç Noktası

Yarı iletken endüstrisi, temiz odanın hem doğduğu hem de uç noktaya taşındığı alandır. Devre genişlikleri 3–5 nanometreye indiğinden, 0,1 µm’lik bir partikül bile transistörü işlevsiz bırakabilir. Bu nedenle fab’lar (foundry) genellikle ISO 3 – ISO 5, en kritik litografi alanları ise ISO 1 – ISO 2 seviyesinde çalışır.

Yarı iletken temiz odaları yalnızca partikül değil, moleküler kontaminasyonu (AMC) da kontrol eder. Tesisler yoğun titreşim kontrolü, ultra saf su ve özel gaz dağıtım sistemleri gerektirir. Modern fab’larda personel doğrudan üretim alanında çok az bulunur; süreçler büyük ölçüde otomatik taşıma sistemleriyle yürütülür ve operatörler “bunny suit” adı verilen tam kapalı tulumlar giyer.

Türkiye’de büyük ölçekli ileri düğüm fab’ı henüz yok; ancak alan stratejik öncelik olarak belirlendi. ASELSAN, galyum nitrür (GaN) ve radyo frekansı bileşenleri için mikroelektronik altyapısına; TÜBİTAK BİLGEM Yarı İletken Teknolojileriise araştırma ve pilot üretim için temiz odalara sahip. Önümüzdeki yıllarda ileri sınıf yatırımların artması bekleniyor.

3.2. İlaç ve Farmasötik Üretim: En Geniş Kullanıcı

İlaç üretimi, temiz oda kullanan en geniş ve en sıkı denetlenen sektördür. Steril ürünler (enjektabller, aşılar, serumlar, göz damlaları, biyolojikler) Grade A çekirdek bölgesinde, Grade B arka planı içinde üretilir. Steril olmayan katı ürünler (tablet, kapsül) genellikle daha düşük dereceli kontrollü ortamlarda hazırlanır.

İlaç temiz odalarında partikül kontrolünün yanında mikrobiyolojik izleme zorunludur: hava örnekleme, çökeltme plakaları, yüzey ve eldiven baskıları düzenli alınır. Aseptik dolumda giderek izolatör (isolator) ve kısıtlanmış erişim bariyer sistemleri (RABS — Restricted Access Barrier System) kullanılarak ürün ile operatör arasına fiziksel bariyer konur. Annex 1’in 2022 revizyonu, her tesisin yazılı bir Kontaminasyon Kontrol Stratejisi (CCS — Contamination Control Strategy) hazırlamasını zorunlu kılmıştır.

Türkiye, güçlü bir jenerik ilaç üretim üssüdür. Abdi İbrahim, Bilim İlaç, Deva Holding, Sanovel, Nobel İlaç, İlko, World Medicine, Polifarma ve Pharmactive gibi yerli üreticilerin yanı sıra çok sayıda uluslararası firma GMP onaylı tesise sahip. Aşı üretimi tarafında TURKOVAC çalışmaları ve TÜSEB destekli projeler de biyolojik üretim temiz odalarına yatırımı artırdı.

3.3. Biyoteknoloji ve İleri Tedaviler

Biyoteknoloji; canlı hücreler, proteinler, monoklonal antikorlar, hücre ve gen terapileri (ATMP — Advanced Therapy Medicinal Products) ile mRNA temelli ürünleri kapsar. İlaç GMP kurallarına tabidir ama ek zorluk şudur: ürün canlı olduğu için kimi durumlarda ürünü ortamdan, kimi durumlarda (örneğin viral vektörler) ortamı üründen korumak gerekir. Bu yüzden tesiste kimi odalar pozitif, kimi odalar negatif basınçta çalışır.

Hücre ve gen terapisi genellikle küçük partili, kişiye özel süreçlerdir; bu da esnek, modüler ve kapalı sistem çözümlerini öne çıkarır.

3.4. Tıbbi Cihaz Üretimi

Tıbbi cihazda temiz oda gerekliliği, cihazın vücutla temas düzeyine göre değişir. İmplantlar, damar içi kateterler, cerrahi aletler ve steril ambalajlı tek kullanımlık ürünler tipik olarak ISO 7 – ISO 8 temiz odalarda üretilir; bazı kritik bileşenler ISO 5 gerektirir.

Burada öncelik hem partikül hem biyoyük (bioburden) kontrolüdür: cihazlar üretim sonrası etilen oksit veya gama ışını ile sterilize edilse de düşük başlangıç biyoyükü, sterilizasyonun güvenilirliği için kritiktir.

Tıbbi plastik enjeksiyon kalıplama (medical injection molding) önemli bir alt daldır. Türkiye, tıbbi sarf malzemesi (enjektör, serum seti, eldiven, cerrahi örtü) üretiminde güçlü kapasiteye sahiptir; pandemi sonrası dönemde yatırımlar belirgin biçimde arttı. Üreticiler TİTCK/CE (MDR), ISO 13485 ve ilgili temiz oda gerekliliklerini birlikte karşılamak zorundadır.

3.5. Havacılık, Uzay ve Savunma

Havacılık-uzayda temiz oda; uydu, optik sistem, jiroskop, atalet ölçüm birimleri ve hassas elektronik montajında kullanılır. Uzaya gönderilen cihaz fırlatma sonrası onarılamayacağı için kontaminasyon kontrolü güvenilirliğin kalbidir; bilimsel uzay görevlerinde gezegen koruma (planetary protection) kapsamında biyolojik temizlik de gözetilir. Tipik aralık ISO 5 – ISO 8’dir.

Türkiye’nin savunma ve uzay sanayisi bu alanda güçlüdür: TUSAŞ uydu entegrasyon tesisinde, ASELSAN elektro-optik ve elektronik sistemlerde, Roketsan ise güdüm ve sensör bileşenlerinde temiz oda ortamları kullanır. Türkiye Uzay Ajansı’nın kurulması ve yerli uydu programları, uydu entegrasyon ve test temiz odası ihtiyacını artırmıştır.

3.6. Nanoteknoloji ve Araştırma Laboratuvarları

Nanoteknoloji; nanomalzemeler, mikro-elektromekanik sistemler (MEMS), fotonik bileşenler ve ileri yüzey kaplamalarını kapsar. Genellikle ISO 3 – ISO 5 araştırma temiz odalarında yürütülür; bu mekânlara nanofabrikasyon laboratuvarıdenir. ISO 14644-12, nano ölçekli partiküllerin (<100 nm) ölçümü için ayrı bir çerçeve sunar.

Türkiye’de Bilkent Üniversitesi UNAM, Sabancı SUNUM, ODTÜ MEMS Merkezi ve çeşitli TÜBİTAK enstitüleri ISO 5 ve daha temiz sınıflarda nanofabrikasyon altyapısına sahiptir.

3.7. Hastane, Gıda ve Diğer Alanlar

Gıda ve içecekte, özellikle aseptik dolum ve raf ömrü uzun ürünlerde ISO 7 – ISO 8 seviyesinde hijyenik üretim alanları kullanılır; burada birincil hedef mikrobiyal kontrolüdür. Hastanelerde ise ameliyathaneler, kemik iliği ve yanık üniteleri, eczane aseptik hazırlık üniteleri temiz oda mantığıyla tasarlanır. Türkiye’de ameliyathane tasarımları ulusal sağlık yapı standartları gereği HEPA filtreli, laminer akışlı tavan sistemleriyle yapılır.

Diğer kullanım alanları: veri depolama (sabit disk), düz panel ekran ve fotovoltaik üretimi, batarya/hücre üretimi, hassas otomotiv bileşenleri (enjektör, sensör).

Temiz oda, tek bir cihazdan değil birbirine bağımlı bileşenlerin oluşturduğu bir sistemden ibarettir. Bu bölümde HEPA/ULPA filtrelerden yapı malzemelerine kadar ana bileşenleri ele alıyoruz.

4.1. HEPA ve ULPA Filtreler: Sistemin Kalbi

Temiz odanın kalbi, havayı arındıran yüksek verimli filtrelerdir.

•          HEPA (High Efficiency Particulate Air): Yüksek Verimli Partikül Tutucu Hava Filtresi.

•          ULPA (Ultra Low Penetration Air): Ultra Düşük Geçirgenlikli Hava Filtresi.

Her ikisi de katlanmış (pileli) cam elyaf ortamdan oluşur. Partikülleri tek bir mekanizmayla değil; süzme (sieving), atalet çarpması (impaction), tutunma (interception) ve özellikle çok küçük partiküller için difüzyon (diffusion)mekanizmalarının birleşimiyle yakalar.

Filtre verimi, en zor yakalanan partikül boyutunda — MPPS (Most Penetrating Particle Size — En Çok Geçen Partikül Boyutu) — ölçülür. MPPS tipik olarak 0,1–0,2 µm dolayındadır; bundan hem büyük hem küçük partiküller daha kolay yakalanır.

•          ABD geleneğinde HEPA filtre, 0,3 µm partiküllerin en az %99,97’sini tutar.

•          ULPA filtre, yaklaşık 0,12 µm partiküllerin en az %99,9995’ini tutar.

•          Avrupa’da geçerli EN 1822 standardı, filtreleri MPPS verimine göre sınıflandırır.

Tablo 4.1 — EN 1822’ye göre filtre sınıfları.

Pratik bir notum: HEPA ile ULPA arasındaki seçim bir ödünleşmedir. ULPA daha temizdir ama hava akışına karşı direnci (basınç kaybı) HEPA’dan belirgin biçimde yüksektir. Aynı yüzey alanında ULPA, HEPA’ya göre %20–50 daha az hava geçirir; bu da aynı hava değişim oranına ulaşmak için daha fazla filtre, daha güçlü fan ve daha yüksek enerji tüketimi demektir. Yani filtre seçimi yalnızca “temizlik hedefi” değil, işletme maliyeti kararıdır.

Filtreler genellikle tavanda, hava akışını odaya veren fan-filtre üniteleri (FFU — Fan Filter Unit) içinde ya da kanal sonu kutularında yer alır.

4.2. İklimlendirme (HVAC) ve Hava Akış Tipleri

Temiz oda iklimlendirme sistemi (HVAC — Heating, Ventilation and Air Conditioning), filtrelenmiş havayı odaya dağıtan, geri toplayan, şartlandıran (ısıtma/soğutma/nemlendirme) ve yeniden dolaştıran döngünün tamamıdır.

Tipik bir döngüde hava; bir hava işleme ünitesinden (AHU — Air Handling Unit) geçer, ön filtrelerle kabaca temizlenir, sıcaklık ve nem açısından şartlandırılır, ardından tavan HEPA/ULPA filtrelerinden odaya verilir. Alçak seviyedeki dönüş ızgaralarıyla toplanan havanın büyük bölümü yeniden dolaştırılır (recirculation), küçük bir bölümü temiz dış hava (make-up air) ile yenilenir.

Temiz odalarda hava akışı iki temel düzende sağlanır:

•          Tek yönlü / laminer akış (unidirectional / laminar): Hava, tavandan zemine düzgün, paralel çizgilerle, tipik olarak 0,36–0,54 m/s hızla hareket eder. Partikülleri oluştukları noktadan tek yönde süpürür. ISO 5 ve altı ile GMP Grade A bölgeleri tek yönlü akış gerektirir. Pahalıdır çünkü tavanın tümü filtreyle kaplanır.

•          Türbülanslı / yönsüz akış (turbulent / non-unidirectional): Hava az sayıda noktadan verilir, oda içinde karışıp seyrelterek partikülü azaltır. ISO 6–9 ve Grade B/C/D için kullanılır; ekonomiktir.

•          Karma akış (mixed-flow): Kritik nokta üstünde laminer akış adası, çevresi türbülanslı. Birçok ilaç tesisinde Grade A bir laminer akış ünitesiyle, çevresi Grade B türbülanslı akışla sağlanır.

4.3. Basınç Kademesi: Temiz Odanın Görünmez Duvarı

Temiz odanın en önemli savunmalarından biri basınç kademesi (pressure cascade)’dir. Temel ilke: daha temiz oda, komşu daha az temiz odaya göre daha yüksek basınçta tutulur. Böylece bir kapı açıldığında veya sızıntı oluştuğunda hava daima temizden kirliye doğru akar; kirli havanın temiz alana sızması fiziksel olarak engellenir.

Steril üründe olduğu gibi ortamı üründen koruma (containment) gerektiğinde ise tersine, kritik oda negatif basınçtatutulabilir.

Uygulamada komşu sınıflandırılmış alanlar arasında tipik olarak 10–15 Pascal (Pa) fark korunur. ISO 14644-4 yaklaşık 12,5 Pa önerir, EU GMP de 10–15 Pa aralığını işaret eder. Bir farkın alt sınırın altına düşmesi hâlinde fark basınç sensörleri alarm verir.

Tablo 4.2 — Örnek basınç kademesi. Değerler temsilîdir.

4.4. Sıcaklık ve Nem

Sıcaklık tipik olarak 20–22 °C dolayında, genellikle ±1–2 °C toleransla tutulur. Bu sadece süreç değil, katmanlı temiz oda kıyafeti giyen personelin konforu için de önemlidir; aşırı sıcak ortam personelin terlemesine ve dolayısıyla daha fazla salımına yol açar.

Bağıl nem (RH) tipik olarak %30–60 aralığında kontrol edilir; birçok ilaç tesisinde hedef %45–55’tir.

•          Çok düşük nem → statik elektrik (ESD ve partikül yapışması).

•          Çok yüksek nem → yoğuşma, küf/bakteri üremesi, nem çeken (higroskopik) ürünlerin bozulması.

Bazı süreçler — örneğin lityum batarya veya bazı yarı iletken adımları — kuru oda (dry room) denilen, RH’ın %1 altına indirildiği ortamlar gerektirir.

4.5. Aydınlatma, Zemin, Duvar ve Tavan

Bir mimar olarak buradaki tasarım disiplini benim için en keyifli kısımlardandır: kullanıcının “temiz oda olduğunu hissedeceği” her detayın aslında bir mühendislik gerekçesi var. Temel kural: partikül biriktirmeyen, kolay temizlenebilen, dezenfektanlara dayanıklı, çatlaksız ve gözeneksiz yüzeyler. Yatay düz yüzeyler, keskin köşeler ve ulaşılması zor boşluklar mümkün olduğunca azaltılır; duvar–zemin ve duvar–tavan birleşimleri çoğunlukla kavisli süpürgelik (coving) ile yuvarlatılır.

•          Duvar ve tavan: Yalıtım dolgulu, gözeneksiz yüzeyli modüler temiz oda panelleri. Çelik veya alüminyum kaplamalı, pürüzsüz, antibakteriyel boyalı/laminat yüzeyli. Tavan, FFU ve filtreleri taşıyacak şekilde modüler bir ızgara biçiminde kurulur.

•          Zemin: Eksiz dökme epoksi veya poliüretan kaplama, ya da kaynaklı vinil (PVC) rulo. Elektronik temiz odalarında iletken / statik dağıtıcı zemin (conductive / static-dissipative flooring) kullanılır. Çok yüksek sınıflarda hava akışının zeminden geri dönmesi için delikli yükseltilmiş zemin (raised perforated floor) uygulanır.

•          Aydınlatma: Armatürler tavanla aynı düzlemde, sızdırmaz biçimde (flush-mounted, sealed) monte edilir. Düşük ısı yayan, uzun ömürlü LED günümüzde standarttır. Fotolitografi alanlarında, ışığa duyarlı kaplamaları korumak için sarı (yellow room) aydınlatma kullanılır.

•          Kapı ve pencereler: Kapılar gözeneksiz, sızdırmaz contalı ve genellikle otomatik/dokunmasız; hava kilidi kapıları kilitlemeli (interlock) sistemle bağlıdır; pencereler duvarla aynı düzlemde, çift cam ve sızdırmazdır.

4.6. Türkiye’de Bileşen Üretimi

Türkiye, temiz oda bileşenlerinin önemli bir kısmını yerli olarak üretebilmektedir. Modüler paneller, sızdırmaz kapılar, kilitlemeli hava kilitleri, geçiş kutuları, laminer akış kabinleri ve FFU’lar Ankara, İstanbul, İzmir, Bursa ve Kocaeli’deki firmalarca imal edilmektedir. HEPA/ULPA filtre ortamı ve bazı özel sensörler ise hâlâ ithalata bağlıdır. Türkiye’nin köklü iklimlendirme sanayisi ve TTMD gibi meslek örgütleri, temiz oda HVAC mühendisliğinde değerli bir yerel kapasite oluşturmuştur.

Temiz oda tasarımı, bileşenleri bir araya getirmekten çok daha fazlasıdır. Hava akışını, insan ve malzeme hareketini, basınç ilişkilerini ve süreç gereksinimlerini tutarlı bir bütün hâline getiren bir mühendislik disiplinidir. Bana sorarsanız, mimarın yerleşim diline en çok ihtiyaç duyulan teknik alanlardan biridir.

Çerçeve standart ISO 14644-4 “Tasarım, inşa ve devreye alma”dır.

5.1. Hava Değişim Oranı (ACH)

Performansı belirleyen kritik parametrelerden biri hava değişim oranıdır (ACH — Air Changes per Hour) — odanın toplam hava hacminin saatte kaç kez yenilendiği. ACH ne kadar yüksekse, oda içinde oluşan partiküller o kadar hızlı seyreltilir.

•          Sıradan bir ofis: 2–6 ACH.

•          Temiz odalar: 10’dan 600’ün üzerine kadar.

•          Tek yönlü akışlı en temiz odalarda ACH yerine doğrudan hava hızı (0,36–0,54 m/s) bir tasarım kriteridir.

Tablo 5.1 — ISO sınıfına göre tipik ACH aralıkları. Değerler tasarım rehberi niteliğindedir; gerçek değer ısı yükü, personel sayısı ve süreç partikül üretimine göre belirlenir.

ACH’yi yüksek tutmak temizlik sağlar, ama doğrudan enerji maliyetini artırır. Modern tasarımda ACH “mümkün olduğunca yüksek” değil, hedeflenen sınıfı güvenle sağlayacak en düşük değer olarak optimize edilir. ISO 14644-16 ve ISPE gibi sektör rehberleri, özellikle dinlenme hâlinde ACH’yi kademeli düşürmeye dayanan enerji tasarrufu stratejilerini önerir.

5.2. Oda İçi Yerleşim ve Akış Mantığı

Yerleşimin altın kuralı tek yönlü ve geri dönüşsüz akıştır: hem hava hem malzeme hem de personel, temizden kirliye doğru ilerlemeli, kirli ve temiz akışlar mümkün olduğunca kesişmemelidir.

İyi bir yerleşim, en kritik işlemi (örneğin steril dolum) tesisin en korunaklı çekirdeğine yerleştirir ve bu çekirdeği giderek daha az temiz “kabuklar” hâlinde sarar — biraz da bir kentin tarihî çekirdeğini sarmalayan halkalı yapısına benzer. Kapı konumları, personelin temiz alana ulaşmak için zorunlu olarak soyunma ve hava kilidi adımlarından geçmesini sağlayacak biçimde belirlenir.

Tasarımda dikkat edilen diğer ilkeler:

•          Ekipmanın temizlenebilir ve çevresinde hava dolaşımına izin verecek biçimde yerleştirilmesi,

•          Atık/kirli malzeme çıkışının temiz girişten ayrı tutulması,

•          Geçişlerin görsel olarak izlenebilir olması,

•          Gelecekteki kapasite artışına imkân tanıyan esnek ve modüler bir düzen.

5.3. Hava Kilitleri (Airlock)

Hava kilidi (airlock), farklı temizlik sınıfındaki iki alanı doğrudan birbirine açmadan birleştiren tampon bölgedir. İki kapısı vardır ve bu kapılar kilitlemeli (interlock) bir sistemle aynı anda açılamaz; iki sınıf arasında doğrudan bir hava köprüsü oluşması engellenir.

Üç tip:

•          Personel hava kilidi (PAL — Personnel Airlock): İnsanların geçişi ve giysi değişimi için; genellikle giyinme odasıyla bütünleşik.

•          Malzeme hava kilidi (MAL — Material Airlock): Hammadde, ekipman, malzemeler için. Küçük malzemeler için duvara gömülü geçiş kutuları (pass box) kullanılır.

•          Basınç düzenine göre alt tipler:

–         Cascade airlock: İki oda arasında basıncı kademeli azaltır.

–         Bubble airlock: Her iki komşuya göre pozitif (ürünü korur).

–         Sink airlock: Her iki komşuya göre negatif (tehlikeli/kontaminan ürünü hapseder).

Pass box’lar pasif (yalnız tampon) veya aktif (kendi HEPA filtreli, hava akışlı, hatta UV dezenfeksiyonlu dynamic pass box) olabilir.

5.4. Personel ve Malzeme Akışının Ayrılması

İyi tasarlanmış bir temiz odada personel akışı ile malzeme akışı birbirinden ayrı kapı ve güzergâhlarla yönetilir. Personel, soyunma odası ve PAL üzerinden; malzeme ise temizlenip ambalajı soyulduktan sonra MAL veya pass box üzerinden temiz alana girer.

Nedeni şu: insan, temiz odadaki en büyük kontaminasyon kaynağıdır. Hareket hâlinde bir kişi saniyede yüz binlerce, hatta milyonlarca partikül salabilir. Akışları ayırmak, personelin malzemeyi (ve malzemenin personeli) kontamine etme riskini düşürür.

Benzer biçimde temiz (girdi) ve kirli (atık, kullanılmış malzeme, çıktı) akışlar da ayrılır. İdeal düzende malzeme tesise bir uçtan girer, süreçten geçer ve ürün ile atık farklı çıkışlardan ayrılır. Bu “tek yön akış (flow-through / unidirectional flow)” mantığı, çapraz kontaminasyonu (cross-contamination) en aza indirir.

5.5. Türkiye’de Tasarım Pratiği

Türkiye’de temiz oda tasarımı projenin amacına göre farklı mevzuat ve standartların birlikte uygulanmasını gerektirir:

•          İlaç tesisleri için: TİTCK GMP kılavuzu + EU GMP Annex 1.

•          Genel sınıflandırma için: TS EN ISO 14644 serisi.

•          HVAC tasarımı için: Ulusal yapı ve tesisat yönetmelikleriyle TTMD/ASHRAE rehberleri.

Türk mühendislik firmaları tipik olarak kavramsal tasarım → detay mühendislik (mimari, HVAC, elektrik, otomasyon) → imalat → kurulum → devreye alma (commissioning) → validasyon adımlarını tek paket olarak (anahtar teslim) sunar. Hastane ameliyathanelerinin tasarımı ise Sağlık Bakanlığı’nın sağlık yapıları için belirlediği asgari tasarım ilkeleri ve ilgili TS standartları çerçevesinde yürütülür.

En iyi tasarlanmış temiz oda bile, doğru işletilmediğinde sınıfını koruyamaz. Çünkü temiz odadaki kontaminasyonun en büyük kaynağı bina değil, içindeki insanlardır. Standart çerçeve büyük ölçüde ISO 14644-5 (Operasyonlar)’tır.

6.1. Personel: En Büyük Kontaminasyon Kaynağı

İnsan vücudu sürekli partikül üreten bir kaynaktır. Bir kişi her dakika binlerce deri pulu döker; konuşma, öksürme, yürüme ve hareket bu salımı katlar.

Tablo 6.1 — İnsan kaynaklı partikül salımının yaklaşık büyüklükleri (temsilî mertebeler).

6.2. Personel Kıyafetleri (Gowning)

Temiz oda kıyafeti (cleanroom garment), personeli üründen ayıran bir bariyerdir. Amacı personeli korumak değil, personelin saldığını hapsetmektir. Düşük partikül salımlı, lif dökmeyen, genellikle polyester veya antistatik karışım kumaşlardan üretilir.

•          Düşük sınıf (ISO 8 / Grade D): Önlük veya tulum, bone, ayakkabı galoşu, eldiven.

•          Orta sınıf (ISO 7 / Grade C): Tek parça tulum (coverall), saç ve sakal bonesi, çizme, eldiven; bazen yüz maskesi.

•          Yüksek sınıf (ISO 5 ve altı / Grade A-B): Tüm vücudu örten steril tulum, başlık (hood), yüz maskesi/tam yüz örtüsü, çift kat steril eldiven, dizüstü çizme. Yarı iletkende halk arasında “tavşan kıyafeti (bunny suit)” denir.

Giyinme (gowning) belirli bir sırayla, “temiz tarafa” doğru ilerleyen bir bankta yapılır; baştan ayağa ve içten dışa doğru. GMP tesislerinde personelin doğru giyinmeyi sınavla göstermesi (gowning qualification) ve periyodik yeniden yeterlilik kazanması zorunludur. Steril tulumlar her kullanımdan sonra valide edilmiş yöntemlerle yıkanır ve sterilize edilir.

6.3. Giriş Prosedürleri ve Davranış

Temiz odaya giriş, sıralı bir disiplin zinciridir:

1.        Kişisel eşyaların bırakılması, takıların çıkarılması.

2.        El yıkama.

3.        Ön soyunma odasında sokak ayakkabısının çıkarılıp temiz oda ayakkabısının giyilmesi.

4.        Yapışkan zemin matından (tacky mat) geçilmesi.

5.        Ana giyinme odasında tulumun valide edilmiş sırayla giyilmesi.

6.        Eldiven dezenfeksiyonu.

7.        Hava kilidinden geçilerek temiz alana giriş.

En temiz tesislerde girişten önce bir hava duşu (air shower) bölmesinden geçilerek yüksek hızlı hava jetleriyle gevşek partiküller üzerinden uzaklaştırılır.

İçerideki davranış kuralları kıyafet kadar önemlidir: yavaş ve kontrollü hareket, ani/sert hareketlerden kaçınma, filtre ile kritik nokta arasında durarak akışı engellememe, gereksiz konuşmayı azaltma. Makyaj, kozmetik, takı, kalem, kâğıt (özel temiz oda kâğıdı hariç), yiyecek ve içecek yasaktır. Hasta veya cilt rahatsızlığı olan personel kritik alanlara alınmaz. Tüm kurallar yazılı Standart İşletim Prosedürleri (SOP — Standard Operating Procedures) ile tanımlanır.

6.4. Temizlik ve Dezenfeksiyon

Temizlik partikülleri ve kalıntıları uzaklaştırır; dezenfeksiyon mikroorganizmaları etkisizleştirir. Kullanılan bezler ve mop’lar özel, lif dökmeyen temiz oda sarfıdır. Temizlik daima en temiz noktadan başlayıp kirliye doğru, üstten alta ve örtüşmeli hareketlerle yapılır.

İlaç tesislerinde dezenfektanların dönüşümlü kullanılması (disinfectant rotation) yaygındır; dirençli mikroorganizma seçilimini önlemek için farklı etki mekanizmalı ürünler değişimli kullanılır ve periyodik olarak bir sporisit uygulanır. Kritik alanlarda ortam dezenfeksiyonu için buharlaştırılmış hidrojen peroksit (VHP — Vaporized Hydrogen Peroxide) gibi yöntemler kullanılır. Tüm faaliyetler kayıt altına alınır; etkinlik laboratuvar testleriyle doğrulanır.

6.5. Partikül Ölçümü, İzleme ve Validasyon

Bir temiz odanın gerçekten sınıfını sağladığı ancak ölçümle kanıtlanabilir. İki kavramı ayırmak gerekir:

•          Sınıflandırma (classification): Belirli aralıklarla yapılan resmî partikül sayımıyla odanın ISO sınıfını teyit eder. ISO 14644-1.

•          İzleme (monitoring): Rutin işletim sırasında sürekli/sık ölçümle ortamın kontrolde kaldığını gösterir. ISO 14644-2.

Partikül sayımı, havayı belirli debide içine çekip içindeki partikülleri lazer ışığı saçılımıyla boyut ve sayı olarak ölçen lazer partikül sayacı (discrete particle counter) ile yapılır. Numune alma noktalarının sayısı ve konumu odanın alanına göre standartta tanımlı formüllerle belirlenir. İlaç tesislerinde kritik (Grade A) bölgeler kesintisiz izlenir.

ISO 14644-3’te tanımlanan başlıca performans testleri:

Tablo 6.2 — ISO 14644-3 devreye alma ve periyodik yeniden onay testleri.

İlaç tesislerinde temiz oda, daha geniş bir kalifikasyon çerçevesinin parçasıdır:

•          IQ (Installation Qualification — Kurulum Kalifikasyonu)

•          OQ (Operational Qualification — İşletim Kalifikasyonu)

•          PQ (Performance Qualification — Performans Kalifikasyonu)

Ayrıca aseptik süreçler, ürün yerine besiyeri kullanılarak yapılan medya dolum testleriyle (media fill / aseptic process simulation) doğrulanır. Sınıflandırma, ISO sınıfına göre genellikle 6–12 ayda bir, izleme ise süreklilik esasına göre yürütülür.

6.6. Türkiye’de Validasyon ve Test Hizmetleri

Türkiye’de temiz oda validasyon ve periyodik test hizmeti, akredite laboratuvarlar ve uzman mühendislik firmaları tarafından TS EN ISO 14644 serisine uygun olarak verilir. İlaç tesisleri açısından bu testler, TİTCK GMP denetimlerininayrılmaz parçasıdır; düzenli yeniden onay ve denetime hazır kayıt tutma zorunludur. Sarf malzemeleri (lif dökmeyen bez, mop, temiz oda kâğıdı, eldiven, dezenfektan) ve personel tulumu konusunda da hem yerli üretim hem profesyonel kiralama-yıkama seçenekleri vardır.

Temiz oda dünyası iki katmanlı bir kurallar bütünüyle yönetilir:

1.        Gönüllü teknik standartlar (nasıl ölçülür, nasıl tasarlanır): ISO 14644 serisi.

2.        Bağlayıcı regülasyonlar (yasal olarak ne zorunludur): EU GMP, FDA cGMP, TİTCK kılavuzu, ulusal mevzuat.

7.1. ISO 14644 Serisi

ISO 14644, temiz odalar ve ilişkili kontrollü ortamlar için ISO tarafından geliştirilen kapsamlı standart ailesidir.

Tablo 7.1 — ISO 14644 serisinin başlıca bölümleri.

ISO 14644’ü tamamlayan bir diğer aile, biyokontaminasyon kontrolü için ISO 14698’dir.

7.2. EU GMP Annex 1 (2022)

Avrupa Birliği İyi İmalat Uygulamaları kılavuzunun Ek 1’i, steril tıbbi ürünlerin üretimi için en kapsamlı regülasyondur. 25 Ağustos 2022’de yayımlanmış, 25 Ağustos 2023’te yürürlüğe girmiştir (kuru ısı sterilizasyonu için 8.123 maddesi 25 Ağustos 2024).

Annex 1’in 2022 revizyonu önceki sürüme göre köklü değişiklikler getirir:

•          Kontaminasyon Kontrol Stratejisi (CCS): Her tesis, tüm kontaminasyon kaynaklarını ve önlemlerini tek bütünleşik belgede tanımlamak zorundadır.

•          Kalite Risk Yönetimi (QRM): Belgenin tamamına işlenmiştir.

•          Bariyer teknolojileri: İzolatör ve RABS kullanımı güçlü biçimde teşvik edilir.

•          Grade A/B partikül izleme: ≥5 µm partikülün izlenmesine ilişkin hükümler güncellenmiş; sürekli izleme vurgusu artırılmıştır.

7.3. FDA cGMP (ABD)

ABD’de temiz odalar FDA’nın cGMP (current Good Manufacturing Practice) kuralları çerçevesinde denetlenir. Bağlayıcı yasal metin 21 CFR Bölüm 210 ve 211’dir.

FDA’nın aseptik işleme rehberi (“Sterile Drug Products Produced by Aseptic Processing — cGMP”, 2004), kritik bölgenin ISO 5 (Class 100) tek yönlü hava akışı altında, komşu alanların genellikle ISO 7 düzeyinde tutulmasını ister. AB ve ABD sistemleri terim ve tablo düzeyinde farklılaşsa da temel mühendislik ilkeleri büyük ölçüde örtüşür. Uluslararası uyumun bir aracı da PIC/S (İlaç Denetim İşbirliği Şeması) belgeleridir.

7.4. Türkiye Mevzuatı

Türkiye, uluslararası çerçeveyle yüksek düzeyde uyumlu bir ulusal yapıya sahiptir:

•          TSE standartları: ISO 14644 serisinin tamamı TS EN ISO 14644 önekiyle ulusal standart olarak kabul edilmiştir.

•          TİTCK GMP kılavuzu: “Beşeri Tıbbi Ürünler İmalathaneleri İyi İmalat Uygulamaları Kılavuzu” ve Ek 1, AB GMP ve PIC/S kurallarını ulusal mevzuata taşır. PIC/S PE 009-17 ile uyumlu güncel sürüm 27 Mart 2024 duyurusuyla yayımlanmış; güncellenen Ek-1, Ek-13 ve Ek-16 1 Ocak 2025 itibarıyla yürürlüğe girmiştir.

•          Tıbbi cihaz mevzuatı: AB Tıbbi Cihaz Tüzüğü (MDR) ile uyumlu Türkiye mevzuatı + ISO 13485.

•          Sağlık yapıları: Hastane ameliyathaneleri ve özel klinik alanlar, Sağlık Bakanlığı’nın sağlık tesisleri için belirlediği asgari tasarım ilkeleri çerçevesinde temiz oda gerekliliklerini karşılar.

Bu yapı sayesinde Türkiye’de üretilen ilaç, tıbbi cihaz ve elektronik ürünler hem ulusal denetimleri hem AB ihracat gerekliliklerini aynı altyapıyla karşılayabilmektedir. Türkiye’nin PIC/S üyesi olması, GMP denetimlerinin uluslararası tanınırlığını güçlendirir.

Temiz oda, yüksek sermaye ve yüksek işletme maliyetli bir altyapıdır. Toplam sahip olma maliyeti iki ana kalemden oluşur:

•          CapEx (Capital Expenditure): Bir defalık kurulum (yatırım) maliyeti.

•          OpEx (Operating Expenditure): Sürekli devam eden işletme maliyeti.

İyi bir karar yalnızca kurulum fiyatına değil, ömür boyu toplam maliyete bakmayı gerektirir. Bunu mimarlık projelerindeki “yaşam döngüsü maliyeti (life-cycle cost)” yaklaşımıyla aynı şekilde okuyorum.

8.1. Kurulum (CapEx) Maliyetleri

Kurulum maliyeti her şeyden önce hedef ISO sınıfına bağlıdır; sınıf temizlendikçe gereken filtre yüzeyi, fan kapasitesi, ACH ve otomasyon karmaşıklığı katlanarak artar. Maliyet ayrıca odanın büyüklüğüne (birim alan maliyeti büyük odalarda düşer), inşa yöntemine (modüler/sahada), süreç ekipmanına ve coğrafi konuma göre değişir.

Tablo 8.1 — ISO sınıfına göre yaklaşık temiz oda kurulum maliyeti (yalnızca kabuk + HVAC; süreç ekipmanı hariç). Uluslararası sektör kaynaklarından derlenen tahminî aralıklardır ve projeye göre önemli farklılık gösterebilir.

Maliyetin büyük kısmını mekanik ve filtrasyon sistemleri oluşturur. Yarı iletken fabrikalarında temiz oda ve hava işleme altyapısı, toplam fab inşa maliyetinin %30–50’sine ulaşabilir. Temiz oda projesinin maliyet kalemleri kabaca şöyle dağılır:

1.        Mimari kabuk ve paneller,

2.        HVAC ve filtrasyon (en büyük tek kalem),

3.        Elektrik ve aydınlatma,

4.        Otomasyon ve izleme,

5.        Validasyon / devreye alma,

6.        Mühendislik ve proje yönetimi.

8.2. İşletme (OpEx) Maliyetleri ve Enerji

Temiz odanın en büyük sürekli gideri enerjidir. HVAC enerjisi, işletme giderlerinin tipik olarak %50–70’ine denk gelir. Temiz odalar, birim alan başına sıradan ticari binalardan onlarca kat daha fazla enerji tüketir; bir ofis saatte 2–6 kez hava değiştirirken bir ISO 5 oda 240–600 kez hava değiştirir.

Üzerinde durmak istediğim önemli bir nokta var: Fan enerjisi, hava debisiyle yaklaşık küpsel bir ilişki içindedir. Yani hava debisini iki katına çıkarmak fan enerjisini kabaca sekiz katına çıkarabilir. Bu nedenle ACH’yi “mümkün olduğunca yüksek” yerine “sınıfı güvenle sağlayacak en düşük değer” olarak tasarlamak, salt teknik değil, ekonomik bir tercihtir.

Tablo 8.2 — Temiz oda işletme ve bakım kalemleri.

8.3. Bakım

Temiz odanın sınıfını ömrü boyunca koruması, planlı ve önleyici bakıma bağlıdır. Tipik program; fark basınç ve filtre yükü göstergelerinin izlenmesi, ön filtrelerin zamanında değiştirilmesi, HEPA/ULPA filtrelerin sızdırmazlık testlerinin tekrarlanması, fan ve motorların kontrolü, conta ve kapı bakımı, sensör kalibrasyonu ile yüzey onarımını içerir.

Filtreler tıkandıkça hava direnci artar, fanlar daha çok enerji harcar ve debiler düşer. Bu yüzden filtre yönetimi hem temizlik hem enerji açısından kritiktir. Bakım kayıtları GMP tesislerinde denetimin doğrudan parçasıdır.

8.4. Türkiye Bağlamı

Türkiye’de temiz oda kurmayı planlayan bir yatırımcı için maliyet tablosu, yerli üretim kapasitesi sayesinde belirli avantajlar taşır. Panel, kapı, pass box, laminer kabin ve bir ölçüde hava işleme üniteleri yerli üretildiğinden, kabuk ve mekanik bileşenlerde döviz bağımlılığı azaltılabilir. İleri filtre ortamı, özel sensörler ve izolatör gibi yüksek teknoloji bileşenlerde ise ithalat sürmektedir.

İşletme tarafında enerji fiyatları belirleyici değişkendir; yüksek ACH’li odaların OpEx’ini doğrudan etkiler. Bu nedenle yeni projelerde EC motorlu fan-filtre üniteleri, ısı geri kazanımı ve dinlenme hâlinde debi düşürme gibi enerji verimliliği önlemleri giderek daha fazla tercih edilmektedir.

Temiz oda teknolojisi son yıllarda üç ana kuvvetin etkisiyle dönüşüyor:

1.        Esneklik ve hız ihtiyacı → modüler yapılar,

2.        Sürdürülebilirlik ve enerji baskısı → enerji verimliliği,

3.        Dijitalleşme → IoT, yapay zekâ, kestirimci bakım.

Pazar tarafında, sektör araştırma şirketlerinin tahminleri kaynaktan kaynağa değişmekle birlikte (yaklaşık 4–10 milyar USD aralığı), küresel temiz oda teknolojileri pazarının 2025 yılında 7 milyar dolar mertebesinde olduğu ve yıllık ortalama %5–7 civarında büyüdüğü genel kabul gören bir tahmindir. Modüler temiz oda alt pazarı ise raporların büyük çoğunluğunda daha hızlı (yıllık tek haneli üst ile düşük çift haneli arası) büyüme oranlarıyla öne çıkıyor.

9.1. Modüler ve Prefabrik Temiz Odalar

Geleneksel temiz odalar binanın içine sabit inşa edilirdi. Modüler temiz odalar (modular cleanrooms) — fabrikada üretilen standart panel, tavan ve bileşenlerin sahada hızla monte edildiği sistemler — güçlü bir yükselişte. Avantajlar:

•          Geleneksel inşaata göre belirgin biçimde daha hızlı kurulum (bazı sektör verileri %40–50 dolayında hızlanmadan söz eder),

•          Daha az inşaat atığı,

•          Sökülüp taşınabilme veya genişletilebilme esnekliği,

•          Değişen regülasyonlara hızlı uyum.

Bu esneklik özellikle hücre/gen terapisi gibi küçük partili, hızlı değişen üretim alanlarında değerlidir.

9.2. Enerji Verimliliği ve Sürdürülebilirlik

Temiz odanın en büyük gideri olan enerji, aynı zamanda en büyük çevresel ayak izidir. ISO 14644 serisine 2019’da eklenen 14644-16 (Enerji verimliliği) bölümü bu konuya özel bir çerçeve sunar. Öne çıkan uygulamalar:

•          EC (elektronik komütasyonlu) motorlu FFU’lar: Geleneksel motorlara göre belirgin enerji tasarrufu.

•          Talebe göre debi ayarı (demand-controlled): Oda boşken veya partikül yükü düşükken ACH’nin otomatik düşürülmesi.

•          Isı geri kazanımı: Atılan havadan ısı/soğukluğun geri kazanılması.

•          Düşük basınç kayıplı tasarım ve LED aydınlatma: Hem fan enerjisini hem soğutma yükünü azaltır.

Bir mimar olarak şunu da eklemek isterim: enerji verimliliği yalnızca makine seçimiyle değil, doğru oda hacmi, doğru iç katman düzeni, doğru malzeme ile başlar. Aşırı yüksek tavanlı, hacmi gereğinden büyük bir temiz oda — ne kadar verimli ekipman kullanırsanız kullanın — ömür boyu enerji yakar.

9.3. Dijital İzleme, IoT ve Yapay Zekâ

Temiz oda izlemesi, manuel ve aralıklı ölçümden sürekli, bağlantılı ve akıllı sistemlere doğru evriliyor. IoT (Internet of Things — Nesnelerin İnterneti) tabanlı sensör ağları; partikül sayısı, basınç farkı, sıcaklık, nem ve hava hızını gerçek zamanlı olarak merkezî bir platforma aktarır. Eşik aşımında anında alarm verir, verileri denetime hazır biçimde kaydeder ve eğilim analizine olanak tanır.

Bunun üstüne eklenen yapay zekâ ve veri analitiği; kontaminasyon olaylarını daha hızlı tespit etmeye, filtre ve ekipman arızalarını önceden öngörmeye (kestirimci bakım — predictive maintenance) ve enerji kullanımını dinamik optimize etmeye imkân tanır. Bu eğilim, EU GMP Annex 1’in sürekli izleme ve veri bütünlüğü vurgusuyla doğrudan örtüşür.

9.4. Bariyer Teknolojileri ve Diğer Yönelimler

İlaç ve biyoteknolojide bariyer teknolojileri — izolatörler ve RABS — geleneksel açık temiz oda tasarımının yerini giderek almaktadır. Ürün ile operatör arasına fiziksel bariyer koyan bu sistemler, insandan kaynaklı kontaminasyon riskini en aza indirir ve EU GMP Annex 1’de açıkça teşvik edilir. Bunun bir uzantısı, neredeyse personelsiz çalışan robotik aseptik dolum hatları ve kapalı sistem üretimdir.

Diğer dikkate değer yönelimler:

•          Küçük partili kişiselleştirilmiş tedaviler için esnek üretim hücreleri,

•          Prefabrik “kutu içinde tesis (facility-in-a-box)” çözümleri,

•          Dijital ikiz (digital twin) modelleriyle tasarım ve simülasyon,

•          Sürdürülebilir / geri dönüştürülebilir yapı malzemeleri,

•          Temiz oda sarfında çevreci alternatifler.

Genel eğilim açık: daha esnek, daha az enerji tüketen, daha çok veriyle yönetilen ve insana daha az bağımlı temiz odalara doğru.

9.5. Türkiye Açısından Görünüm

Bu küresel trendler Türkiye’ye doğrudan yansıyor. Yerli temiz oda firmaları modüler panel sistemlerini standart ürün hâline getirdi; ilaç yatırımlarında izolatör ve RABS tabanlı aseptik hatlar yaygınlaşmaya başladı. Enerji maliyetlerinin yüksekliği, Türkiye’de verimli FFU ve ısı geri kazanımlı tasarımları cazip kılıyor; dijital izleme sistemleri ise hem yeni ilaç tesislerinde hem hastane altyapılarında giderek standart hâline geliyor. Yarı iletken üretiminin stratejik öncelik ilan edilmesi, önümüzdeki dönemde Türkiye’de ileri sınıf (ISO 1–5) temiz oda yatırımlarının ve yerli mühendislik kapasitesinin artacağını gösteriyor.

Özetle Türkiye, temiz oda teknolojisinde hem büyüyen bir pazar hem de gelişen bir üretim ve mühendislik üssü konumunda.

Temiz oda teknolojisi, modern sanayinin görünmeyen omurgalarından biridir. Bir mikroçipin çalışması, bir aşının güvenli olması, bir uydunun yörüngede arızasız kalması — bunların hepsi havadaki gözle görülemeyen partiküllerin titizlikle kontrol edildiği ortamlara borçludur.

Bu rehber boyunca görüldüğü gibi temiz oda, tek bir cihaz veya oda değil; filtrasyon, hava akışı, basınç kademesi, malzeme seçimi, tasarım disiplini, personel davranışı ve sürekli izlemenin birlikte çalıştığı bütünleşik bir sistemdir. Mimarlık ve mühendisliğin en güzel buluşma noktalarından biri tam burasıdır — çünkü tasarım, ne yalnızca estetik bir karardır ne de yalnızca teknik; bu iki dünyanın kesişiminde anlam kazanır.

Türkiye açısından tablo umut verici. İlaç GMP uyumu sayesinde olgun bir temiz oda kullanıcısı; savunma, havacılık-uzay ve nanoteknolojide ileri sınıf temiz odalara sahip; panelden kapıya, laminer kabinden anahtar teslim mühendisliğe kadar geniş bir yerli üretim kapasitesine ulaşmış durumdayız. TS EN ISO 14644 standartları ve PIC/S ile uyumlu TİTCK GMP kılavuzları, bizi uluslararası çerçeveyle tam uyumlu kılıyor. Yarı iletken üretiminin stratejik öncelik ilan edilmesiyle birlikte, önümüzdeki yıllarda bu alandaki hem yatırım hem mühendislik kapasitesinin daha da güçlenmesini bekliyorum.

Sonuçta temiz oda, “kusurun maliyetinin kusursuzluğun maliyetinden çok daha yüksek olduğu” her alanda vazgeçilmez kalmaya devam edecek; daha esnek, daha verimli, daha akıllı ve daha sürdürülebilir bir geleceğe evrilecek.
